SXW-A微控涡洗式洗砂机
点击数：917次
一、概述
SXW微控涡洗式洗砂机是微型计算机控制技术实现定时和调速，测定砂样中所含泥量的百分率。其结构由机体、电动机、搅拌轴、阻流棒、洗砂杯微型计算机控制系统等部份组成。
二、技术参数
1. 洗砂杯（直径×高）70～75×165毫米 标线处高 150毫米 容量 600毫升
2. 电动机：转速4000转／分；功率6瓦
3. 设定时间： 0～99分 型号XD－15
4. 外形尺寸（长×宽×高） 140×248×560毫米
三、 使用与调整
1. 称烘干的砂样置于洗砂杯7中。
2. 加入390毫升水和10毫升浓度为5%的焦磷酸钠溶液。
3. 将洗砂杯7放在托盘6上，升高托盘6使搅拌轴9完全伸入洗砂杯7中，固紧偏心定位扳手4。
4. 开启电源开关,接通电源。
5. 设定时间15-30分钟，自动定时洗砂。
6. 当停止搅拌后，，松开定位旋扭，取下洗砂杯，仔细冲洗粘于杯壁的砂泥，并用玻璃棒搅拌，再加入清水至标准高度125毫米处为止。

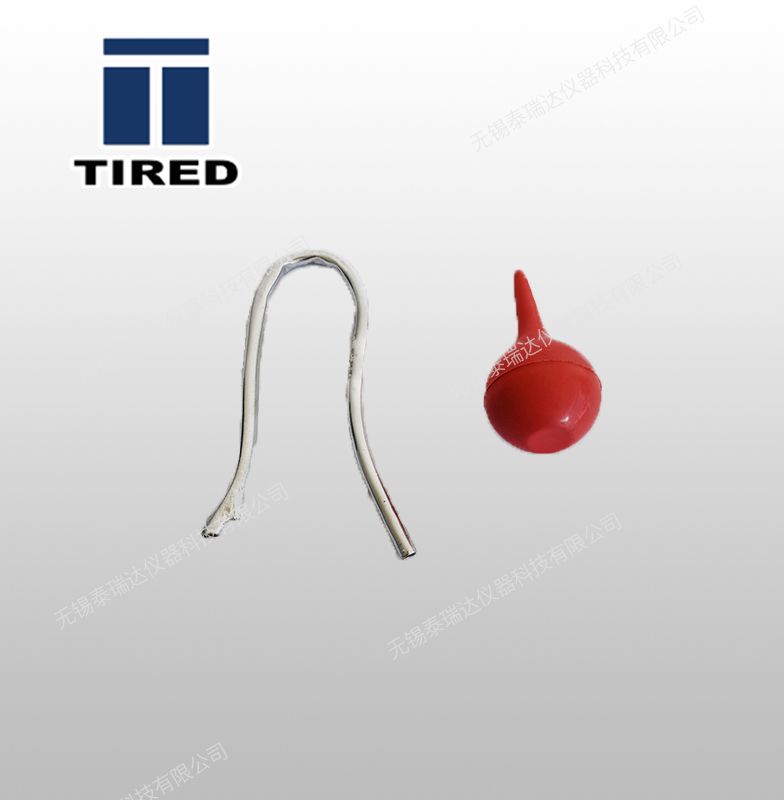

7. 静置沉淀10分钟，然后插入虹吸管（如图所示，管端至沉砂表面的距离应为12～13毫米）以排除浑水。
8. 二次添入清水至标准高度，用玻璃棒搅拌30秒种，静置10分钟后再用虹吸管吸去上部之浑水。这样反复进行多次直至水透明为止（但第三次及以后多次均静置 5分钟）。
9. 用一只直径100毫米左右的漏斗，内置滤纸将洗砂杯中残存的砂粒滤出，并将湿砂连同滤纸置于玻璃表面皿中放在烘箱内，在105～200℃温度下烘干约一小时，取出待冷，称其重。按下式计算砂样中含泥量百分率：
X＝(Q1-Q2)/Q1×100%
X 含泥量（%）
Q1 砂样的重量（克）
Q2 洗后砂样的重量（克）
四、 维修与保养
1. 本机不可空载转动。
2. 注意电路是否绝缘，地线是否接通。
3. 每天使用后，应拔去电源插头，将偏心定位扳手4松开，托盘下降，并将洗砂叶片擦净。
4. 本机连续运转不得超过60分钟。
5. 不用时用塑料薄膜罩罩上以防尘。
五、 附件
附件 洗砂杯2只； 虹吸管1只；搅拌叶片2只
