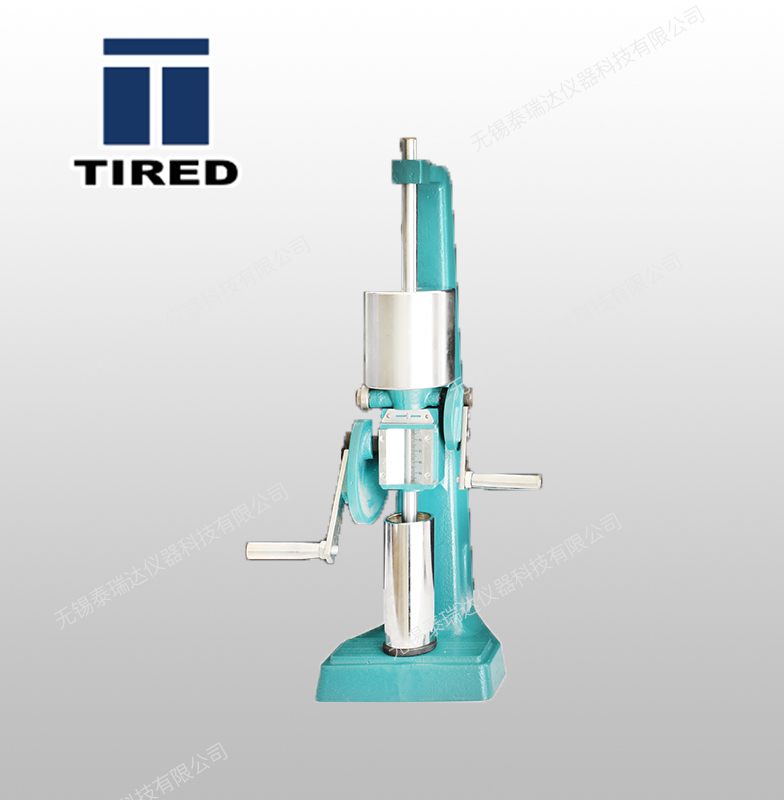

SYC锤击式制样机
点击数:891次
一、 概述
本机是配合液压强度机、透气性测定仪制备各种标准几何形状的试样和测定型砂紧实率用。试样的制备是利用各种标准几何形状的试筒(盒),将适量的型砂置于筒(盒)内,施以1公斤米的冲击功冲制而成的。其结构由机座、大小凸轮、重锤,圆柱型冲头、刻度尺等部份组成。
二、 技术参数
1. 重锤重量6670±10克
2. 重锤下落高度50±0.5毫米
3. 重锤冲击次数3次
4. 施于试样上的功1公斤·米(6670×0.05×3)
5. 试样规格(附表)
6. 外形尺寸(长×宽×高):205×215×580毫米
7. 重 量:25公斤
试样名称 试样形状 试样尺寸(毫米)
抗压抗剪试样 圆柱形 φ50×50
抗拉试样 腰形 中截面22.3×22.3
抗弯试样 方柱形 22.3×22.3×150
型砂紧实率测
将型砂通过孔径为6目筛网筛入高度为140毫米的圆柱形试样筒内(包括筒座高度20毫米),装满后刮板刮平。试样同样受三次冲击,冲杆红线在制样机紧实率刻度尺6上的 位置即为该试样的紧实率。
紧实率 V=(h0-h1)/h0×100%
V 型砂试样的紧实率
h0 试样的原始高度
h1 紧实后试样高度
